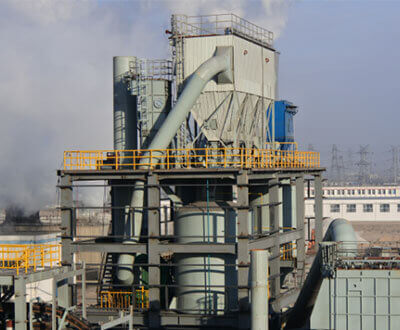

PPCS脈沖噴吹布袋除塵器是一種室外型氣箱脈沖袋式除塵器,廣泛應用于水泥行業、電力行業、化工行業、冶金行業、鋼鐵行業等。它不僅可以凈化一般的粉塵氣體,還可以處理氣體粉塵濃度高達1000g/(N)m³。此類袋式除塵器的除塵效率可達99.9%,因此無需將旋風除塵器設置為初級除塵器。
鈺泰環保生產的PPCS脈沖噴吹布袋除塵器共有33個規格,可分為32、64、96、128四大系列,即每室有32、64、96、128個濾袋。每個濾袋直徑為130mm,濾袋長度包括2450mm和3060mm兩種尺寸。PPCS系列脈沖噴吹布除塵器作為水泥除塵器,可用于水泥破碎機、回轉窯烘干機、磨煤機、水泥包裝機、熟料冷卻機等水泥設備的粉塵回收。用作成品回收設備,配套水泥分離機和水泥立磨。
脈沖噴吹布袋除塵器設計
PPCS脈沖噴吹布袋除塵器主要由箱體、袋室、灰斗、進風口、出風口、脈沖噴吹裝置、脈沖噴吹控制器、除塵系統、電控系統、粉塵輸送系統等組成。還配有支架、梯子、欄桿等裝置。
脈沖噴射織物過濾器設計
箱體:袋式除塵器箱體主要用于固定除塵布袋、袋籠等部件。可分為若干室,用鋼板隔開,實現離線除塵。并且每個腔室都裝有一個提升閥來切斷粉塵氣流。箱體頂部做成1.5°斜角,防止戶外使用時積水,并設有檢修門,方便安裝或更換除塵濾袋、袋籠。
布袋室:布袋室又稱過濾室,位于箱體下部,用于容納袋籠和濾袋。這里主要進行含塵氣體的凈化。
塵斗:塵斗設置在布袋室下方。除了收集灰塵外,它還用作進氣管。含塵氣體在進入布袋室前,首先進入集塵斗,粗顆粒的粉塵會被收集在這里。
脈沖噴吹布袋除塵器的工作原理
當脈沖噴吹布袋除塵器開始工作時,含塵氣體通過進氣口進入集塵斗。氣流中的一部分粗粉塵經斜擋板引導后,由于減速和慣性落入灰斗,從而達到預收的目的。隨著氣流上升,更細的粉塵進入袋室。在袋室中,較細的粉塵留在濾袋的外表面,凈化后的氣體經過濾袋后經提升閥、鼓風機、出風口排入大氣。
隨著粉塵不斷堆積在濾袋外,布袋除塵器的運行阻力逐漸增大。脈沖噴吹控制器發出指令控制提升閥切斷氣流并停止過濾,然后打開脈沖閥,在很短的時間內將壓縮空氣噴射到箱體中。壓縮空氣在箱體內迅速膨脹流入濾袋,引起變形和振動,使濾袋外的粉塵落入灰斗。清灰過程完成后,提升閥再次打開,設備重新進入過濾狀態。這個過程會在每個腔室中依次進行,互不干擾,提高了設備的除塵效率。
脈沖噴吹布袋除塵器規格
型號 |
PPCS32-3(M) |
PPCS32-4(M) |
PPCS32-5 |
PPCS32-6(M) |
PPCS64-4 |
PPCS64-5 |
PPCS64-6 |
PPCS96-4 |
PPCS96-5 |
PPCS96-6 |
PPCS96-6(M) |
PPCS96-8 |
PPCS96-9 |
PPCS96-2×5 |
PPCS96-2×6 |
PPCS96-2×9 |
PPCS128-6 |
PPCA128-9 |
風量(m³/h) |
6690 |
8930 |
11160 |
13390 |
17800 |
22300 |
26700 |
26800 |
33400 |
40100 |
40000 |
53510 |
60100 |
66900 |
60000 |
88000 |
67300 |
100900 |
過濾面積(m³) |
93 |
124 |
155 |
186 |
248 |
310 |
372 |
372 |
465 |
557 |
557 |
744 |
836 |
929 |
1121 |
1674 |
935 |
1402 |
濾袋數量 |
96 |
128 |
160 |
192 |
256 |
320 |
384 |
384 |
480 |
576 |
576 |
768 |
864 |
960 |
1152 |
1728 |
768 |
1152 |
過濾速度(m/min) |
1.2-2.0 |
設備阻力 |
1470-1770 |
清灰壓力(Mpa) |
0.4-0.6 |
耗氣量(m³/min) |
0.55 |
濾袋規格 |
Φ130×2450 |
重量(噸) |
3.14(3.25) |
3.94(3.99) |
4.44 |
4.86(5.76) |
7.53 |
8.84 |
10.23 |
9.62 |
12.83 |
14.22 |
18.56 |
16.63 |
19.08 |
23.45 |
46.01 |
75.74 |
20.23 |
26.05 |
PPCS脈沖噴吹布袋除塵器原理
為什么選擇鈺泰環保脈沖噴吹布袋除塵器
PPCS脈沖噴吹布袋除塵器具有清灰強度高、循環周期短的特點,從而提高除塵效率,延長濾袋使用壽命。
這種袋式除塵器的可靠設計確保其長期穩定運行,幾乎不需要維護。進、出風口優化設計,有利于氣流分布均勻。良好的密封設計使其漏氣率低于3%。分體式結構設計,方便設備運輸和安裝。
我們的脈沖噴吹布袋除塵器的氣體排放濃度可以保證低于10mg/(N)m³。
袋籠采用冷拔鋼絲制成,經鍍鋅處理。它具有優良的剛性、強度、精度和耐用性,在一定程度上減少了濾袋的磨損。其使用壽命可達5年以上。
PPCS脈沖噴吹布袋除塵器技術成熟,應用范圍廣,適用于各種除塵領域,具有高性價比。
PPCS袋式除塵器提供集中控制(DSC遠程)和現場控制兩種模式。
